板厚2mm折彎角度120度折彎外部半徑30中性層半徑29，圓弧折彎我們算展開取中性層的弧長。所以算折彎刀數及每刀折彎角度也按中性層弧長算中性層距邊的距離為板厚的一半。
上圖中圓弧折彎要折多少刀，每刀的折彎角度多少?
如果每刀進2mm
折彎刀數=弧長/2mm=30.37/2=15
折彎刀數15
折彎角度
=180- {(2/弧長)X(180-折彎角度)}=180-{(2/30.37)X60}=176
每刀折彎角度176度
如果折彎操作的時候沒法量弧長也可以按照下面公式計算
折彎角度=180-{(2/3.14X中性層半徑)X180}=180-{(2/3.14X29)X180}=176
如果每刀進3mm就把上面公式里的2換成3
當然上面公式是理論計算公式。實際加工中再根據上面公式計算出來的結果調整。

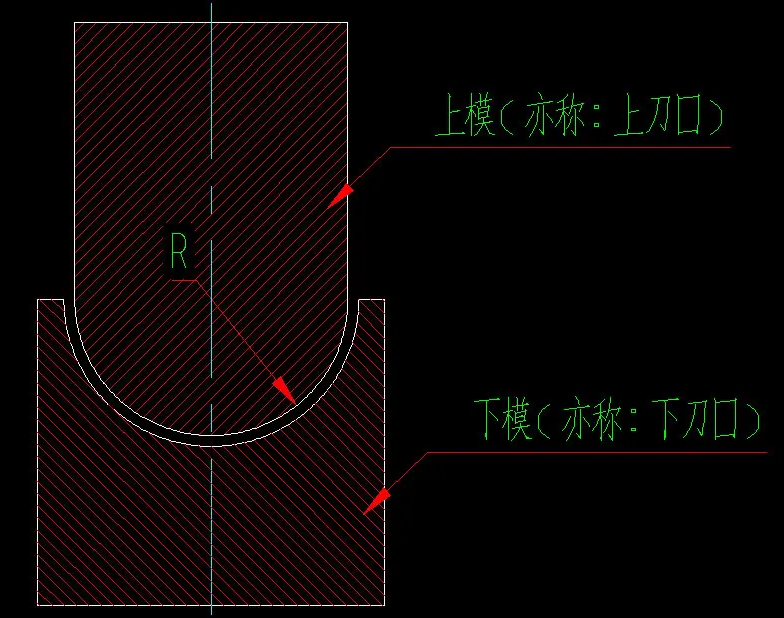

數控折彎機折圓弧需要有配套的模具，然后計算R和板材的伸拉性質，最好上圖紙，專業人員幫你算；

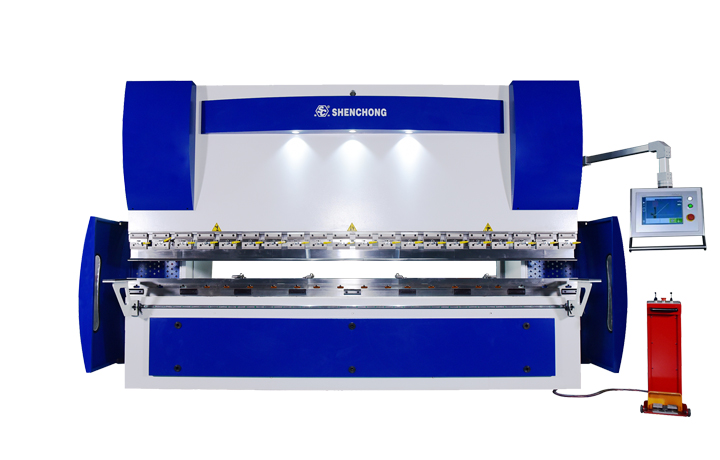

如果您不會計算，可以聯系無錫神沖鍛壓機床的技術工程師：0510-83208980，公司專業生產智能化折彎機。
