在市場競爭越發激烈、人工成本越來越昂貴的背景下，市場對鈑金制造設備高效、節能、環保方面的要求越來越高，降低產品生產制造成本是企業不得不面對的問題，“節能降耗，綠色環保”成為其首選的主題。設備的電耗已經成為企業生產成本中重要的一部分，降低折彎?rùn)C(jī)的能耗成為企業降低成本、提高產品競爭力的有效途徑之一。

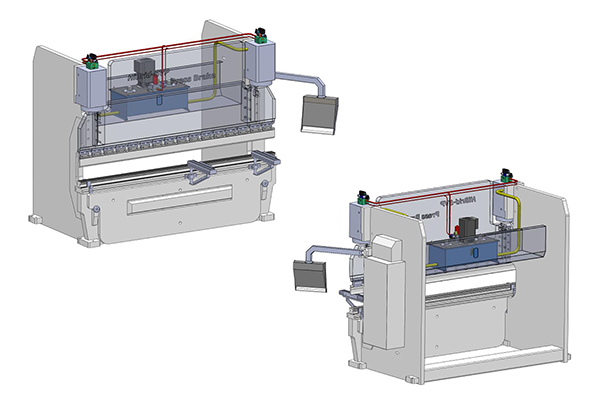

油電混合數控折彎?rùn)C(jī)搭載了兩個獨立的不銹鋼油箱，結構簡單緊湊，清潔方便，減少對液壓油的二次污染。為實現高效平穩的折彎效率，主油缸采用特殊的增速缸結構設計。數控系統通過兩個伺服動力單元驅動油缸、并通過光柵尺(或磁柵尺)檢測和反饋來控制折彎?rùn)C(jī)油缸同步運行，實現對工件高精度的加工。該機型具有高速、節能省電、低噪環保等特點。
1.控制原理與對比
(1)電液同步數控(閥控)系統原理及現存問題
電液同步數控折彎?rùn)C(jī)的結構是通過普通三相異步電機控制定量液壓泵，通過溢流閥節流的方式，改變流經比例壓力閥的流量，實現雙缸同步最終達到折彎加工的精度要求，稱為 “閥控”。此種技術存在能量損耗以及發熱過高的缺陷，液壓系統的能量損耗會使系統的總效率下降、油溫升高、油液變質，進而導致折彎?rùn)C(jī)發生故障。
為了保持油液熱平衡，通常采取加大液壓油量的方法，與此同時帶來的問題便是廢棄油液處理的成本增加，以及可能對環境造成的污染影響。而且電液同步數控折彎?rùn)C(jī)的噪音較大，對周?chē)沫h(huán)境帶來一定的噪聲污染。
(2)油電混合數控(泵控)系統原理
油電混合數控(泵控)折彎?rùn)C(jī)包括與數控系統連接的動力單元、控制閥組。動力單元包括伺服電機及與伺服電機連接的單向定量泵、獨立式的油箱 ; 控制閥組包括溢流閥、卸荷閥、單向閥、換向閥、背壓閥、提動閥、安全閥及充液閥。通過數控系統控制動力單元伺服電機的轉速，進而控制與之相連接的油泵的排量，從而實現對執行元件(油缸)的位移速度控制。通過數控系統對伺服電機的扭力設定，實現左右執行元件(油缸)輸出力的控制。
通過位移傳感器(光柵尺或磁柵尺)將左右執行元件(油缸)的位移讀數，反饋到數控系統，數控系統進行比較后對左右動力單元進行控制，從而實現左右執行元件(油缸)的同步、定位的閉環控制。位移傳感器構成內部反饋環節，用以提高系統的控制精度。
(3)電液壓同步數控(閥控)與油電混合數控(泵控)的對比 :
?、俑咝?:2 小時設備 90% 負載運行 , 效率提高 6%~10%。
?、诠?jié)能 :2 小時設備 90% 負載運行 , 節能提高 43%~50%。
?、鄣驮?:2 小時設備 90% 負載運行 , 噪聲降低 10~13db，大幅優化工作環境。
?、墉h(huán)保 :2 小時設備 90% 負載運行 , 液壓油量減少 50%~75%。
?、轀乜?:2 小時設備 90% 負載運行，油溫控制優越，利于整機運轉。
⑥安裝簡潔大方且美觀，無外部管路。
通過以上兩種控制方式的比較，我們可以明顯看到，油電混合數控(泵控)系統具有高效、節能，低噪、環保等特點。
2.獨特的增速缸結構
傳統的電液同步數控折彎?rùn)C(jī)主油缸為單作用活塞缸，主要依靠滑塊本身的自重來實現快下動作，不好進一步獲得較高的運行速度。而在單作用活塞缸上改變其內部設計結構，使其變?yōu)樵鏊俑?，在不受其滑塊重量的制約下來實現油缸高速下行動作，極大地提高折彎效率。
油電混合數控折彎?rùn)C(jī)的同步性更好、真正節能高效、結構簡易、速度更快，雙伺服油電混合數控(泵控)系統中應用單向定量泵、增速缸，這兩個關鍵要素是瑞鐵機床雙伺服油電混合系統的最大特點。單向定量泵比雙向定量泵具備更好的經濟性，增速缸則把穩定高效的特點展現出來。
油電混合數控折彎?rùn)C(jī)屬于節能環保產品，其技術優越性在實際生產應用中得到了充分體現，既響應了國家倡導建設節能環保型的綠色社會環境的號召，又滿足了企業日益高精高效生產需要，深受用戶的一致好評，未來有部分替代傳統數控折彎?rùn)C(jī)的趨勢，市場前景十分廣闊。
